راهنمای جامع قطعات سنگ شکن فکی: عملکردها، اجزا و نگهداری
سنگ شکن های فکی تجهیزات حیاتی در صنایع معدن، ساخت و ساز و سنگدانه هستند. وظیفه اصلی آنها تبدیل سنگ های بزرگ به قطعات کوچکتر و قابل کنترل تر است که آنها را برای پردازش بیشتر یا استفاده مستقیم مناسب می کند. چه با سنگ سخت، گرانیت یا بتن بازیافتی سر و کار داشته باشید، درک اجزای سنگ شکن فکی و نحوه کار آنها با یکدیگر برای اطمینان از عملکرد بهینه و طول عمر بالا ضروری است.
در این راهنمای جامع، به بررسی بخشهای مختلف سنگشکن فکی، عملکرد آنها، مشکلات رایج و بهترین شیوههای نگهداری برای حفظ کارایی تجهیزات شما خواهیم پرداخت.
مقدمه ای بر سنگ شکن های فکی

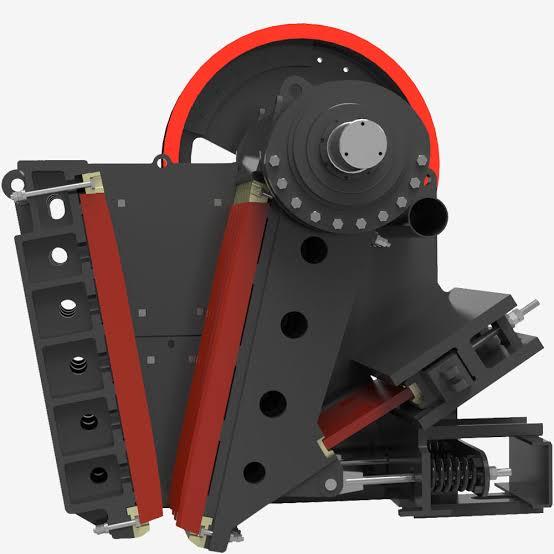

سنگ شکن فکی نوعی سنگ شکن فشاری است که معمولاً برای خردایش اولیه استفاده میشود. این دستگاه از یک فک ثابت و یک فک متحرک تشکیل شده است که با اعمال فشار، مواد را خرد میکند. مواد وارد محفظه خردایش میشوند، جایی که فکها با اعمال نیروی فشاری، مواد را به قطعات کوچکتر تجزیه میکنند. سنگ شکنهای فکی معمولاً در صنایعی مانند معدن، ساخت و ساز و بازیافت استفاده میشوند.
دو نوع اصلی سنگ شکن فکی وجود دارد:
- سنگ شکن های فکی تک ضامنه: این نوع سنگ شکن ها معمولاً طراحی ساده تری دارند و مقرون به صرفه تر هستند و دارای یک فک متحرک می باشند.
- سنگ شکن فکی دو ضامنه: این نوع سنگ شکن ها طراحی پیچیده تری با دو فک متحرک دارند که راندمان و دوام بالاتری را ارائه می دهند.

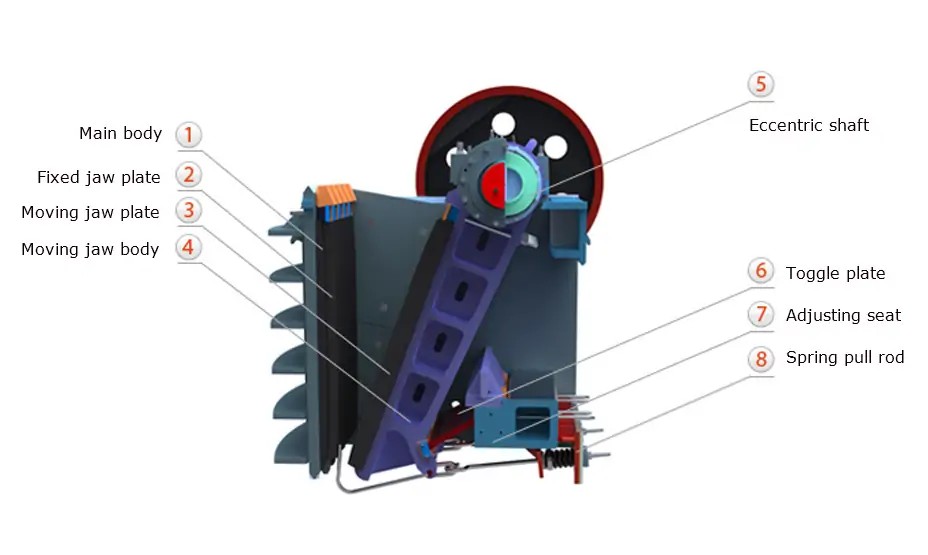

نمای کلی قطعات سنگ شکن فکی
یک سنگ شکن فکی از چندین جزء کلیدی تشکیل شده است که هر کدام نقش منحصر به فردی در عملکرد آن دارند. درک نحوه عملکرد این قطعات به شما در عیب یابی مشکلات، بهینه سازی عملکرد و افزایش عمر تجهیزات کمک می کند.
قطعات اصلی سنگ شکن فکی شامل موارد زیر است:
- صفحات فک (ثابت و متحرک)
- شفت خارج از مرکز
- صفحات ضامن دار
- بلبرینگ
- مجمع پیتمن
- قاب
- فلایویل
تجزیه و تحلیل دقیق قطعات سنگ شکن فکی
صفحات فکی (ثابت و متحرک): صفحات فکی سطوح خردکننده اصلی سنگ شکن هستند. صفحه فک ثابت ثابت است، در حالی که صفحه فک متحرک در مقابل صفحه ثابت به جلو و عقب حرکت میکند و با اعمال فشار بر روی ماده، آن را خرد میکند. صفحات فکی معمولاً از فولاد منگنزی با کیفیت بالا ساخته میشوند که مقاومت بسیار خوبی در برابر سایش و پارگی دارد.
عملکرد: صفحات فکی با فشردن و فشردن مواد بین دو فک، آنها را خرد میکنند.
جنس: فولاد پر منگنز (مثلاً فولاد هادفیلد) که به دلیل دوام و مقاومت در برابر سایش شناخته شده است.
تأثیر بر عملکرد: صفحات فک فرسوده میتوانند به طور قابل توجهی بر کارایی و خروجی سنگ شکن فکی تأثیر بگذارند. تعویض منظم آنها، عملکرد بالای مداوم را تضمین میکند.
شفت خارج از مرکز: شفت خارج از مرکز نیروی محرکه حرکت سنگ شکن فکی است. این شفت به چرخ لنگر متصل است و حرکت چرخشی را از طریق پیتمن به فک متحرک منتقل میکند.
عملکرد: به فک متحرک اجازه نوسان میدهد و آن را قادر میسازد تا مواد را خرد کند.
اهمیت: برای جلوگیری از اصطکاک و سایش، باید به درستی روغنکاری و نگهداری شود.
صفحات ضامندار: صفحات ضامندار به عنوان یک مکانیزم ایمنی عمل میکنند و همچنین به تنظیم دهانه تخلیه کمک میکنند. آنها نیرو را از مکانیزم محرک به محفظه خردکننده منتقل میکنند.
عملکرد: آنها فاصله بین فکها را تنظیم میکنند و به جذب بارهای ضربهای در حین کار کمک میکنند.
جنس: معمولاً از فولاد ساخته میشوند، باید به اندازه کافی قوی باشند تا در برابر فشارهای بالا مقاومت کنند.
یاتاقانها: یاتاقانها قطعات متحرک سنگ شکن فکی، مانند شفت خارج از مرکز و پیتمن را پشتیبانی میکنند. آنها اصطکاک را کاهش میدهند، حرکت روان را تضمین میکنند و سایش را به حداقل میرسانند.
عملکرد: یاتاقانها باعث میشوند قطعات چرخان سنگشکن فکی به نرمی حرکت کنند.
مشکلات رایج: یاتاقانها در صورت عدم روغنکاری مناسب یا قرار گرفتن در معرض فشار زیاد، ممکن است فرسوده شوند و باعث از کار افتادن دستگاه شوند.
مجموعه پیتمن: پیتمن یک قطعه کلیدی است که فک متحرک را به شفت خارج از مرکز متصل میکند. این قطعه حرکت را از شفت خارج از مرکز به فک متحرک منتقل میکند.
عملکرد: نیرو را منتقل میکند و به فک اجازه میدهد تا به جلو و عقب حرکت کند.
تأثیر بر عملکرد: هرگونه مشکلی در دستگاه سنگ شکن میتواند بر حرکت فک تأثیر بگذارد و بر کارایی سنگ شکن تأثیر بگذارد.
قاب: قاب، پایه و اساس ساختاری سنگ شکن فکی است. این قاب از تمام اجزای دیگر پشتیبانی میکند و انرژی تولید شده در طول خردایش را جذب میکند.
عملکرد: یکپارچگی ساختاری را فراهم میکند و از فرآیند خردایش پشتیبانی میکند.
جنس: قابها معمولاً از فولاد با مقاومت بالا ساخته میشوند.
فلایویل
چرخ طیار در طول ضربه خردکننده انرژی را ذخیره میکند و در طول ضربه معکوس آن را آزاد میکند و به حفظ عملکرد پایدار کمک میکند.
عملکرد: با تثبیت حرکت، نوسانات فرآیند خردایش را کاهش میدهد.
اهمیت: یک چرخ طیار خیلی سنگین میتواند سنگشکن را خیلی کند کند، در حالی که چرخ طیار خیلی سبک میتواند آن را مستعد نوسانات عملکرد کند.
انتخاب مواد برای قطعات سنگ شکن فکی
انتخاب مواد مناسب برای قطعات سنگ شکن فکی برای تضمین عملکرد طولانی مدت بسیار مهم است. به عنوان مثال:
صفحات فک: فولاد پر منگنز (12-14٪ منگنز) معمولاً به دلیل سختی و مقاومت در برابر سایش مورد استفاده قرار میگیرد.
شفت و یاتاقانهای خارج از مرکز: فولاد آلیاژی با استحکام کششی بالا ترجیح داده میشود.
پیتمن: فولاد ریختهگری شده یا فولاد با استحکام بالا معمولاً برای تحمل نیروها در حین کار استفاده میشود.
مشکلات رایج قطعات سنگ شکن فکی
اگرچه سنگ شکن های فکی برای دوام ساخته شده اند، اما هنوز هم می توانند با گذشت زمان دچار مشکلاتی شوند. برخی از مشکلات رایج عبارتند از:
- صفحات فک فرسوده: صفحات فک به مرور زمان، به خصوص هنگام کار با مواد سخت یا ساینده، دچار فرسودگی قابل توجهی میشوند. تعویض آنها در صورت فرسودگی، کارایی سنگ شکن را حفظ میکند.
- عدم همترازی شفت خارج از مرکز: عدم همترازی شفت خارج از مرکز میتواند باعث عملکرد نادرست سنگ شکن فکی شود. نگهداری منظم و روغنکاری مناسب، کلید جلوگیری از این مشکل هستند.
- خرابی بلبرینگ: بلبرینگها میتوانند به دلیل عدم روانکاری یا تنظیم نامناسب فرسوده شوند و منجر به از کارافتادگی و تعمیرات پرهزینه شوند.
- لرزش بیش از حد: نصب نادرست یا فرسودگی قطعات میتواند منجر به لرزش بیش از حد شود و بر عملکرد کلی دستگاه تأثیر بگذارد.
نکات نگهداری قطعات سنگ شکن فکی
نگهداری صحیح از قطعات سنگ شکن فکی، عملکرد روان تجهیزات و به حداقل رساندن زمان از کار افتادگی را تضمین میکند. در اینجا چند نکته برای نگهداری ارائه شده است:
- بازرسیهای منظم: مرتباً صفحات فک و سایر اجزا را از نظر ترک، ساییدگی و آسیب بررسی کنید.
- روانکاری مناسب: اطمینان حاصل کنید که تمام قطعات متحرک، به خصوص یاتاقانها و شفت خارج از مرکز، به خوبی روانکاری شدهاند تا سایش کاهش یابد و از گرم شدن بیش از حد جلوگیری شود.
- تعویض صفحه فک: به محض اینکه علائم فرسودگی در صفحات فک مشاهده شد، آنها را تعویض کنید تا از آسیب دیدن سایر اجزا جلوگیری شود.
- نظارت بر اندازه تخلیه: مرتباً فاصله بین صفحات فک را بررسی کرده و آن را تنظیم کنید تا از اندازه خروجی مورد نظر اطمینان حاصل شود.
- تنظیمات معمول: صفحات ضامن و تنظیمات را در صورت لزوم برای حفظ عملکرد بهینه تنظیم کنید.
ارتقاء و نوآوری در قطعات سنگ شکن فکی
سنگ شکن های فکی با پیشرفت در مواد و فناوری به طور مداوم در حال تکامل هستند. برخی از نوآوری های قابل توجه عبارتند از:
- پوششهای مقاوم در برابر سایش: اکنون پوششهای پیشرفتهای برای افزایش عمر قطعات سایشی و کاهش دفعات تعویض در دسترس هستند.
- فناوری هوشمند: حسگرها و سیستمهای اتوماسیون مبتنی بر هوش مصنوعی برای پیشبینی خرابی قطعات و بهینهسازی عملکرد در حال ادغام هستند.
- طرحهای کممصرف: سنگشکنهای فکی مدرن به گونهای طراحی شدهاند که ضمن حفظ بازده بالا، انرژی کمتری مصرف کنند.
درک عملکردها، مواد و الزامات نگهداری قطعات سنگ شکن فکی برای اطمینان از عملکرد بهینه و طول عمر تجهیزات بسیار مهم است. بازرسی منظم، روغن کاری و تعویض به موقع قطعات فرسوده، کلید حفظ کارایی سنگ شکن هستند. با پیشی گرفتن از تعمیر و نگهداری و اجرای فناوریهای نوآورانه، میتوانید عملکرد کلی و مقرون به صرفه بودن عملیات سنگ شکن فکی خود را بهبود بخشید.
