دستگاه آسیاب گلولهای چیست؟ انواع، کاربردها و اصول کار آن
چه در حال برنامهریزی برای یک کارخانه فرآوری مواد معدنی جدید باشید و چه در حال بهبود مدار آسیاب موجود، انتخاب دستگاه آسیاب گلولهای مناسب یکی از مهمترین تصمیمات در فرآیند آسیاب کردن است. اندازه آسیاب، طراحی آستر، محیط آسیاب و شرایط عملیاتی، همگی بر راندمان آسیاب کردن، ظرافت محصول، مصرف برق و هزینههای نگهداری تأثیر میگذارند. انتخاب تجهیزاتی که با نیازهای مواد و تولید شما مطابقت داشته باشد، میتواند عملکرد کارخانه را به میزان قابل توجهی بهبود بخشد و هزینههای عملیاتی بلندمدت را کاهش دهد.
دستگاه آسیاب گلولهای چیست؟

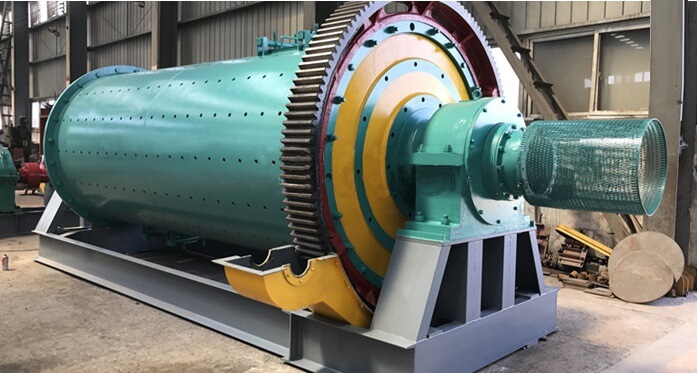

دستگاه آسیاب گلولهای که با نام آسیاب سنگزنی نیز شناخته میشود، یکی از تجهیزات کلیدی است که برای خردایش ریز مواد در صنایع معدن، سیمان، متالورژی، شیمیایی و فرآوری مواد معدنی مورد استفاده قرار میگیرد. این دستگاه از طریق ضربه و سایش مداوم بین محیط سنگزنی و پوسته چرخان، اندازه مواد را کاهش میدهد.
این دستگاه شامل یک استوانه چرخان افقی پر از گلولههای فولادی یا سرامیکی است. با چرخش استوانه، مواد به طور مکرر بلند و رها میشوند و به کاهش تدریجی اندازه دست مییابند. بسته به خواص مواد و زمان آسیاب، ظرافت تخلیه معمول میتواند به حدود 0.074 میلیمتر (200 مش) برسد.
این ماده به طور گسترده در فرآیندهای آسیاب مرطوب و خشک برای سنگ معدن، کلینکر سیمان، سنگ آهک، کوارتز و سایر مواد فلهای استفاده میشود. اندازه نهایی ذرات را میتوان با تغییر زمان آسیاب، اندازه واسطه و سرعت چرخش برای برآورده کردن نیازهای مختلف تولید تنظیم کرد.
دستگاه آسیاب گلولهای چگونه کار میکند؟
آسیاب گلولهای (ball mill) اندازه مواد را از طریق ترکیبی از ضربه و سایش درون یک پوسته استوانهای چرخان کاهش میدهد. استوانه تا حدی با واسطههای سنگزنی - معمولاً گلولههای فولادی یا گلولههای سرامیکی - پر شده است و با سرعتی با دقت کنترلشده میچرخد. با چرخش آسیاب، واسطههای سنگزنی قبل از افتادن یا غلتیدن مجدد روی مواد، توسط اصطکاک بین آسترها و واسطهها بلند میشوند. ضربات مکرر ذرات درشت را میشکنند، در حالی که سایش مداوم بین گلولهها به تدریج مواد را به ظرافت مورد نیاز کاهش میدهد.
عملکرد آسیاب به چندین پارامتر عملیاتی، از جمله سرعت آسیاب، اندازه گلوله و نرخ پر شدن، اندازه ذرات خوراک، غلظت دوغاب (برای آسیاب مرطوب) و زمان ماند بستگی دارد. کنترل صحیح این متغیرها، کاهش موثر اندازه را تضمین میکند و در عین حال مصرف انرژی، سایش لاینر و آسیاب بیش از حد را به حداقل میرساند.
فرآیند سنگ زنی
فرآیند سنگ زنی از تغذیه مواد تا تخلیه محصول، یک توالی پیوسته را دنبال میکند:
مواد اولیه
↓
ورود مواد به آسیاب دوار
↓
بلند شدن مواد خردکننده در اثر چرخش
↓
شکستن ذرات درشت توسط ضربه
↓
تولید ذرات ریزتر توسط سایش
↓
تخلیه مواد آسیاب شده از طریق خروجی
تغذیه – مواد خرد شده از طریق ورودی تغذیه وارد آسیاب میشوند. اندازه تغذیه برای مطابقت با طراحی آسیاب و الزامات آسیاب کنترل میشود.
چرخش – موتور سیلندر را از طریق یک گیربکس چرخدنده به حرکت در میآورد و باعث میشود پوسته و واسطه آسیاب با هم بچرخند.
ضربه – با رسیدن واسطه آسیاب به ارتفاع خاصی، نیروی جاذبه باعث میشود که آنها روی مواد بیفتند و نیروهای ضربهای بالایی ایجاد کنند که ذرات بزرگتر را میشکنند.
سایش – در حین غلتیدن و لغزش، واسطه آسیاب به طور مداوم به یکدیگر و مواد ساییده میشود و از طریق سایش ذرات ریزتری تولید میکند.
تخلیه – هنگامی که اندازه ذرات به حد هدف رسید، مواد از طریق انتهای تخلیه خارج میشوند. بسته به طراحی آسیاب، تخلیه ممکن است از طریق سیستمهای سرریز یا تخلیه شبکهای انجام شود.
اصل کار
سرعت
یک آسیاب گلولهای در محدوده سرعت مناسب، عموماً ۶۵ تا ۸۰ درصد سرعت بحرانی خود، بیشترین راندمان را دارد. در زیر این محدوده، مواد آسیابکننده عمدتاً در امتداد آستر میغلتند و در نتیجه عمل آسیاب کردن ضعیف میشود. در بالای سرعت بحرانی، نیروی گریز از مرکز باعث میشود گلولهها به پوسته بچسبند و ضربه را کاهش داده و راندمان آسیاب کردن را به طور قابل توجهی پایین بیاورند.
حرکت واسطه سنگزنی
حرکت مواد آسیاب با سرعت آسیاب تغییر میکند. در سرعتهای عملیاتی معمول، گلولهها حرکت آبشاری و آبشاری را دنبال میکنند. آبشاری سایش مداوم را برای آسیاب ریز فراهم میکند، در حالی که آبشاری شدن نیروهای ضربهای قوی برای شکستن ذرات درشت ایجاد میکند. حفظ تعادل مناسب بین این دو حرکت برای آسیاب کارآمد و اندازه یکنواخت محصول ضروری است.
آسیاب مرطوب
در آسیاب مرطوب، آب یا دوغاب فرآیندی برای انتقال مواد و بهبود راندمان آسیاب به آسیاب اضافه میشود. آسیابهای گلولهای مرطوب، توان عملیاتی بالاتر، اتلاف حرارت بهتر و تولید گرد و غبار کمتر را ارائه میدهند و همین امر آنها را به انتخاب ارجح برای اکثر کارخانههای فرآوری مواد معدنی تبدیل میکند. دوغاب معمولاً برای آسیاب مدار بسته به هیدروسیکلونها یا طبقهبندیکنندهها تخلیه میشود.
آسیاب خشک
آسیاب خشک زمانی استفاده میشود که محصول نهایی باید بدون رطوبت باقی بماند، مانند سیمان، آهک، سرامیک و برخی پودرهای شیمیایی. از آنجایی که هیچ مایعی برای حمل گرما یا ذرات ریز وجود ندارد، سیستمهای آسیاب خشک اغلب به تجهیزات جمعآوری گرد و غبار و طبقهبندی هوا برای حفظ کیفیت محصول و عملکرد پایدار نیاز دارند. تهویه مناسب نیز برای جلوگیری از افزایش بیش از حد دما در داخل آسیاب مهم است.
قطعات اصلی دستگاه آسیاب گلولهای
آسیاب گلولهای ترکیبی از سازههای مکانیکی است که برای عملیات آسیاب مداوم طراحی شده است. پوسته، آسترها، محیط آسیاب، سیستم محرک و اجزای پشتیبانی باید با هم کار کنند تا بارهای سنگین، نیروهای ضربه و سایش طولانی مدت را در حین کار تحمل کنند.
اجزای اصلی شامل ورودی خوراک، پوسته آسیاب، آستر، واسطه آسیاب، یاتاقان، پینیون، چرخ دنده، موتور، سیستم تخلیه و سیستم روغن کاری است. طراحی و انتخاب مواد این قطعات مستقیماً بر راندمان آسیاب، قابلیت اطمینان تجهیزات و هزینههای نگهداری تأثیر میگذارد.
انواع تجهیزات آسیاب گلولهای صنعتی

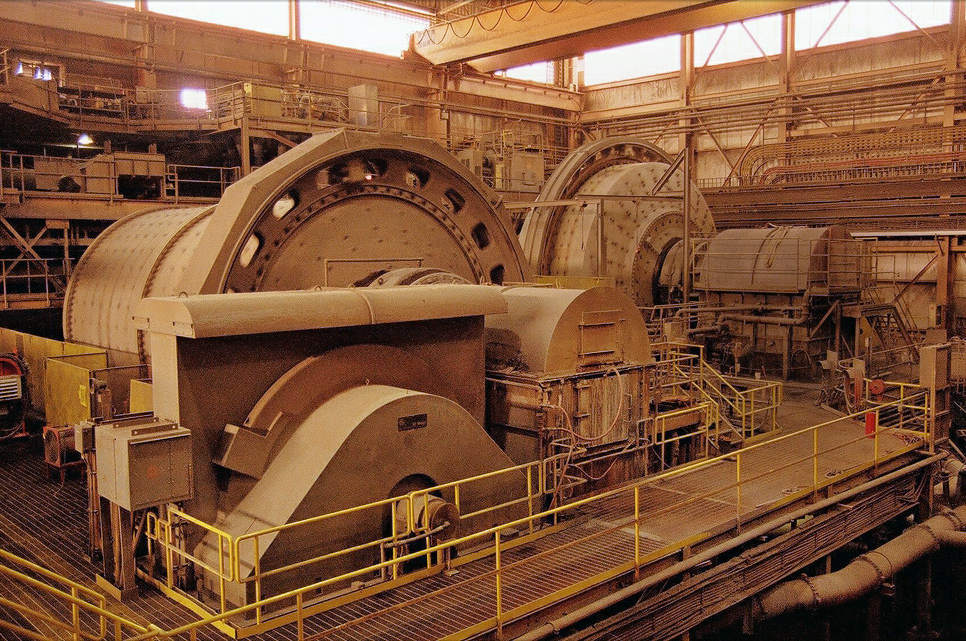

آسیاب گلولهای صنعتی یک دستگاه خردایش هسته برای کاهش مداوم اندازه سنگ معدن، مواد معدنی و مواد اولیه صنعتی است. این دستگاه از طریق یک پوسته استوانهای چرخان با محیط خردایش کار میکند تا به کاهش موثر اندازه ذرات دست یابد، که به طور گسترده در صنایع معدن، سیمان، شیمیایی و برق مورد استفاده قرار میگیرد. طرحهای مختلف ساختاری و تخلیه بر اساس ظرفیت، ظرافت و الزامات فرآیند انتخاب میشوند.
آسیاب گلولهای مرطوب
آسیاب گلولهای مرطوب از آب یا دوغاب به عنوان واسطه آسیاب استفاده میکند که برای فرآیندهای غنیسازی مواد معدنی که نیاز به جداسازی ذرات ریز و پایدار دارند، مناسب است.
آسیاب گلولهای خشک
آسیاب گلولهای خشک بدون افزودن مایع کار میکند و محصولات پودری خشک تولید میکند. این آسیاب به طور گسترده در سیمان، آهک، زغال سنگ و سایر کاربردهای تولید پودر صنعتی مورد استفاده قرار میگیرد.
آسیاب گلولهای نوع سرریز
آسیاب گلولهای از نوع سرریز، مواد را از طریق سرریز طبیعی تخلیه میکند که برای آسیاب کردن ریز با کنترل پایدار اندازه ذرات مناسب است. این نوع آسیاب معمولاً در مدارهای فرآوری که به ریزدانگی بالاتری نیاز دارند، استفاده میشود.
آسیاب گلولهای کممصرف
آسیاب گلولهای کممصرف، ساختار انتقال و خردایش بهینهای را اتخاذ میکند تا ضمن حفظ خروجی پایدار، مصرف برق را کاهش دهد. این دستگاه برای تولید مداوم در مقیاس بزرگ مناسب است.
آسیاب میلهای در مقابل آسیاب گلولهای
آسیابهای میلهایآسیابهای میلهای و گلولهای هر دو تجهیزات سنگزنی پرکاربردی در کارخانههای فرآوری مواد معدنی هستند، اما برای نیازهای مختلف سنگزنی طراحی شدهاند. تفاوت اصلی در محیط سنگزنی است: آسیابهای میلهای از میلههای فولادی برای سنگزنی مواد از طریق تماس خطی استفاده میکنند، در حالی که آسیابهای گلولهای از گلولههای فولادی برای ایجاد ضربه و اصطکاک از طریق تماس نقطهای استفاده میکنند.
در عمل، آسیابهای میلهای معمولاً برای آسیابهای درشت و مراحل اولیه آسیاب استفاده میشوند، به خصوص زمانی که توزیع اندازه ذرات یکنواختتری مورد نیاز باشد. آسیابهای گلولهای برای کاربردهای آسیاب ریز که در آنها به ظرافت بالاتر و ظرفیت آسیاب بزرگتر نیاز است، مانند فرآوری مواد معدنی، تولید سیمان و صنایع شیمیایی، ترجیح داده میشوند.
| مقایسه | آسیاب میلهای | آسیاب گلولهای |
| سنگ زنی | از میلههای فولادی به عنوان واسطه سنگزنی استفاده میکند | از گلولههای فولادی یا گلولههای سرامیکی به عنوان واسطه آسیاب استفاده میکند |
| مکانیسم سنگ زنی | عمدتاً از تماس خطی بین میلهها برای خردایش و آسیاب انتخابی استفاده میکند. | از ضربه و سایش بین گلولهها و مواد برای کاهش اندازه استفاده میکند |
| اندازه محصول | مناسب برای آسیاب کردن دانههای درشت، که معمولاً اندازه ذرات یکنواختتری تولید میکند | مناسب برای سنگ زنی ریز با ظرافت محصول بالاتر |
| راندمان سنگ زنی | موثر در کاهش آسیاب بیش از حد و ایجاد توزیع اندازه ذرات باریک | عمل آسیاب قویتری را برای دستیابی به اندازه ذرات ریز فراهم میکند |
| اندازه خوراک | مواد اولیه نسبتاً بزرگتری را در کاربردهای آسیاب اولیه مدیریت میکند. | معمولاً پس از خردایش به اندازه خوراک کمتری نیاز دارد |
| کاربرد | معمولاً در کارخانههای فرآوری مس، طلا، سنگ آهن و سایر مواد معدنی برای آسیاب اولیه استفاده میشود. | به طور گسترده در صنایع معدن، سیمان، سرامیک و شیمیایی برای سنگ زنی ثانویه و ریز استفاده می شود |
| محدوده ظرفیت | به طور کلی برای مدارهای سنگ زنی با ظرفیت کم تا متوسط مناسب است | برای عملیات سنگ زنی در مقیاس کوچک تا بزرگ موجود است |
| مصرف انرژی | مصرف برق کمتر در کاربردهای سنگ زنی درشت | تقاضای انرژی بالاتر به دلیل آسیاب کردن فشرده و ریز |
| کنترل سنگ زنی بیش از حد | ذرات ریز کمتری تولید میکند و تولید لجن را کاهش میدهد | به دلیل عمل آسیاب قویتر، احتمال تولید ذرات ریز بیشتر است |
| تعمیر و نگهداری | نیاز به بازرسی منظم میلهها، آسترها و قطعات سایشی داخلی دارد | نیاز به نظارت بر ساچمهها، بوشها، چرخدندهها، یاتاقانها و سیستمهای روانکاری دارد |
کدام یک را باید انتخاب کنید؟
انتخاب بین آسیاب میلهای و آسیاب گلولهای به اندازه محصول مورد نیاز، ویژگیهای مواد و طراحی مدار آسیاب بستگی دارد. آسیابهای میلهای اغلب برای آسیاب اولیه که در آن ذرات درشت یکنواخت مورد نیاز است انتخاب میشوند، در حالی که آسیابهای گلولهای برای آسیاب ثانویه و تولید پودر ریز مناسبتر هستند.
برای پروژههای فرآوری مواد معدنی که به ظرفیت بالا و اندازه محصول ریز نیاز دارند، پیکربندی رایج شامل یک آسیاب میلهای و به دنبال آن یک آسیاب گلولهای است که به هر دستگاه اجازه میدهد در محدوده آسیاب بهینه خود کار کند. در انتخاب نهایی باید سختی سنگ معدن، اندازه خوراک، ریزدانه هدف و الزامات تولید کارخانه در نظر گرفته شود.
انتخاب نهایی آسیاب گلولهای
پیکربندی مناسب آسیاب گلولهای به خواص سنگ معدن، اندازه خوراک، ظرافت مورد نیاز، ظرفیت فرآوری و شرایط کارخانه بستگی دارد. نوع آسیاب، طراحی آستر، محیط آسیاب، قدرت موتور و ساختار تخلیه باید مطابق با فرآیند آسیاب خاص انتخاب شوند، نه با استفاده از یک پیکربندی استاندارد.
در ژونگی، طرحهای آسیاب گلولهای بر اساس الزامات پروژه، از جمله ویژگیهای ماده معدنی، اهداف تولید و شرایط عملیاتی، سفارشیسازی میشوند. انتخاب ساختار آسیاب، سیستم محرک، نوع لاینر و محیط آسیاب برای برآورده کردن کاربردهای مختلف معدنی و آسیاب صنعتی بهینه شده است.
