روش تعمیر ترک در اسلاید رینگ آسیابهای گلولهای از جنس فولاد ST52
۱. مقدمه
اسلاید رینگها از اجزای حیاتی آسیابهای گلولهای در صنایع سیمان، فولاد و معادن هستند که وظیفه انتقال بار و چرخش آسیاب را بر عهده دارند. این قطعات معمولاً از فولاد ST52 (مطابق با استاندارد DIN 17100) ساخته میشوند که دارای استحکام کششی بالا (بین ۴۹۰ تا ۶۳۰ مگاپاسکال) و جوشپذیری محدودتری نسبت به فولادهای معمولی است.
مشکل رایج: ترکخوردگی در اسلاید رینگها معمولاً به دلایل زیر رخ میدهد:
· خستگی متریال ناشی از بارگذاری سیکلی
· تمرکز تنش در اطراف سوراخهای بازدید یا اتصالات
· طراحی نامناسب یا جوشکاری غیراصولی در زمان ساخت
· ضخامت بالای قطعه که باعث سردشدن سریع و تشکیل فازهای ترد در حین جوشکاری میشود
۲. نشانههای بالینی وجود ترک در اسلاید رینگ
بر اساس تجربیات میدانی، ترکها در اغلب موارد از عمق قطعه شروع شده و به سمت سطح رشد میکنند. این پدیده معمولاً با علائم زیر قابل تشخیص است:
الف) بیرونزدگی موضعی اسلاید رینگ (Swelling / Bulging)
به دلیل رشد ترک در عمق و ایجاد تنشهای فشاری، ناحیه ترکخورده دچار بیرونزدگی موضعی در سطح اسلاید رینگ میشود. این تغییر شکل معمولاً با چشم غیرمسلح قابل مشاهده نیست و نیاز به اندازهگیری دقیق دارد.
ب) افزایش ناگهانی فشار در پمپ High-Pressure
یکی از نخستین نشانههای عملیاتی، نوسان شدید و افزایش ناگهانی فشار در مدار پمپ High-Pressure است. این اتفاق به دلیل ایجاد بیضیشدگی (Ovality) در ناحیه ترکخورده رخ میدهد که باعث اختلال در تشکیل لایه روغن هیدرودینامیک و افزایش مقاومت هیدرولیکی میشود.
ج) افزایش دمای بابیت
بیضیشدگی موضعی ناشی از ترک، باعث تماس ناهموار اسلاید رینگ با بابیت شده و اصطکاک را افزایش میدهد. این امر به افزایش غیرعادی دمای بابیت (معمولاً بالاتر از ۷۰–۸۰ درجه سانتیگراد) منجر میشود که در صورت تداوم، باعث ذوب و تخریب بابیت خواهد شد.
د) توقفات مکرر و کاهش راندمان
در مراحل پیشرفته، عارضه مذکور باعث ایجاد ضربات شدید به بایت، شکستن بابیت و در نهایت توقفات مکرر خط تولید میشود.
۳. روشهای تشخیص و عیبیابی
الف) اندازهگیری میزان Ovality با ساعت اندیکاتور
بهترین روش اولیه برای تشخیص بیرونزدگی ناشی از ترک، اندازهگیری Ovality با استفاده از ساعت اندیکاتور (Dial Indicator) در نقاط مختلف محیط اسلاید رینگ است. این روش امکان شناسایی نواحی با خروج از گردی بیش از حد مجاز (معمولاً > 5/0 میلیمتر) را فراهم میکند.
روش اجرا:
1. نصب ساعت اندیکاتور روی سطح اسلاید رینگ
2. چرخش آهسته آسیاب و ثبت میزان انحراف در زوایای مختلف (معمولاً هر ۳۰ درجه)
3. محاسبه میزان TIR (Total Indicator Reading) در هر مقطع
4. شناسایی نواحی با TIR بالا به عنوان کاندیدای وجود ترک

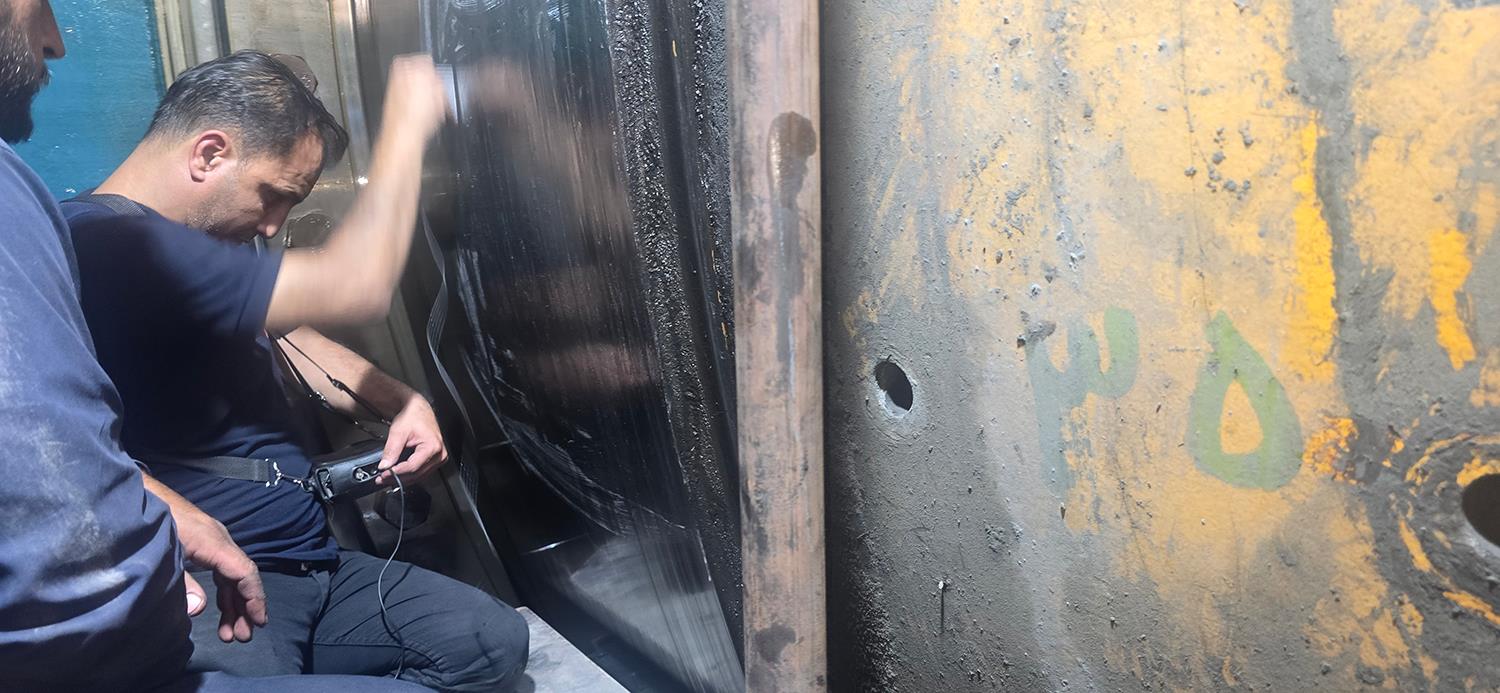

ب) تست فراصوت (UT - Ultrasonic Testing)
پس از شناسایی ناحیه مشکوک با ساعت اندیکاتور، تست UT برای تأیید وجود ترک در عمق قطعه انجام میشود. این روش قادر است:
· وجود ترکهای زیرسطحی را تشخیص دهد
· عمق و امتداد دقیق ترک را مشخص کند
· میزان گسترش ترک در ضخامت قطعه را اندازهگیری نماید
نکته کلیدی: ترکها اغلب از عمق شروع میشوند و در ابتدا در تستهای سطحی (مانند PT) قابل مشاهده نیستند. بنابراین تست UT یک ضرورت اجتنابناپذیر در فرآیند عیبیابی است.
ج) آزمایش نافذ (PT - Penetrant Testing)
پس از گوجزنی و حذف کامل ترک، از تست PT برای اطمینان از حذف کامل ترک استفاده میشود.
۴. مراحل تعمیر ترک در اسلاید رینگ
گام اول: عیبیابی و ارزیابی ترک
الف) اندازهگیری Ovality با ساعت اندیکاتور:
ابتدا میزان بیضیشدگی اسلاید رینگ در نقاط مختلف اندازهگیری میشود. مناطق با خروج از گردی بالا، به عنوان نواحی مشکوک به ترک شناسایی میشوند.
ب) تست فراصوت (UT):
پس از شناسایی ناحیه مشکوک، تست UT برای تشخیص ترک در عمق قطعه انجام میشود. این مرحله برای تعیین عمق، طول و امتداد ترک ضروری است.
ج) نقشهبرداری از ترک:
طول، عمق و موقعیت دقیق ترک ثبت میشود. در صورتی که ترک به سطح تماس با بابیت رسیده باشد، تعمیر باید با دقت بسیار بالا انجام شود.
گام دوم: آمادهسازی ناحیه ترکخورده (گوجزنی)
برای حذف کامل ترک، ناحیه به شکل شیار U-shaped تراشیده میشود. نکات کلیدی:
· ابزار مناسب: استفاده از سنگبرقی یا دستگاه گوجزنی – اکیداً ممنوعیت استفاده از برش قوسی (اکسیژن-استیلن یا کربنآرک) به دلیل حرارت بالا که باعث ایجاد نقاط کربنی ذوبنشده و کاهش کیفیت جوش میشود.
· زاویه شیار: شیار U-shaped از هر دو طرف ترک ایجاد میشود تا دسترسی کامل برای جوشکاری فراهم شود.
· پاکسازی: پس از گوجزنی، سطح با آزمایش نافذ (PT) مجدد بررسی میشود تا از حذف کامل ترک اطمینان حاصل شود.
گام سوم: پیشگرم و آمادهسازی برای جوشکاری
فولاد ST52 با ضخامت بالا (بیش از ۳۰ میلیمتر) نیازمند پیشگرم و کنترل دمای بینپاسی است.
پارامتر مقدار پیشنهادی
دمای پیشگرم حداقل 150–200 درجه سانتیگراد (بسته به ضخامت)
دمای بینپاسی (اینترپس) حداکثر ۲۵۰ درجه سانتیگراد
روش گرمایش استفاده از مشعلهای گازی یا هیترهای برقی به صورت یکنواخت
نکته: پیشگرم مناسب باعث کاهش سرعت سردشدن، جلوگیری از تشکیل فازهای ترد (مارتنزیت) و کاهش تنشهای پسماند میشود.

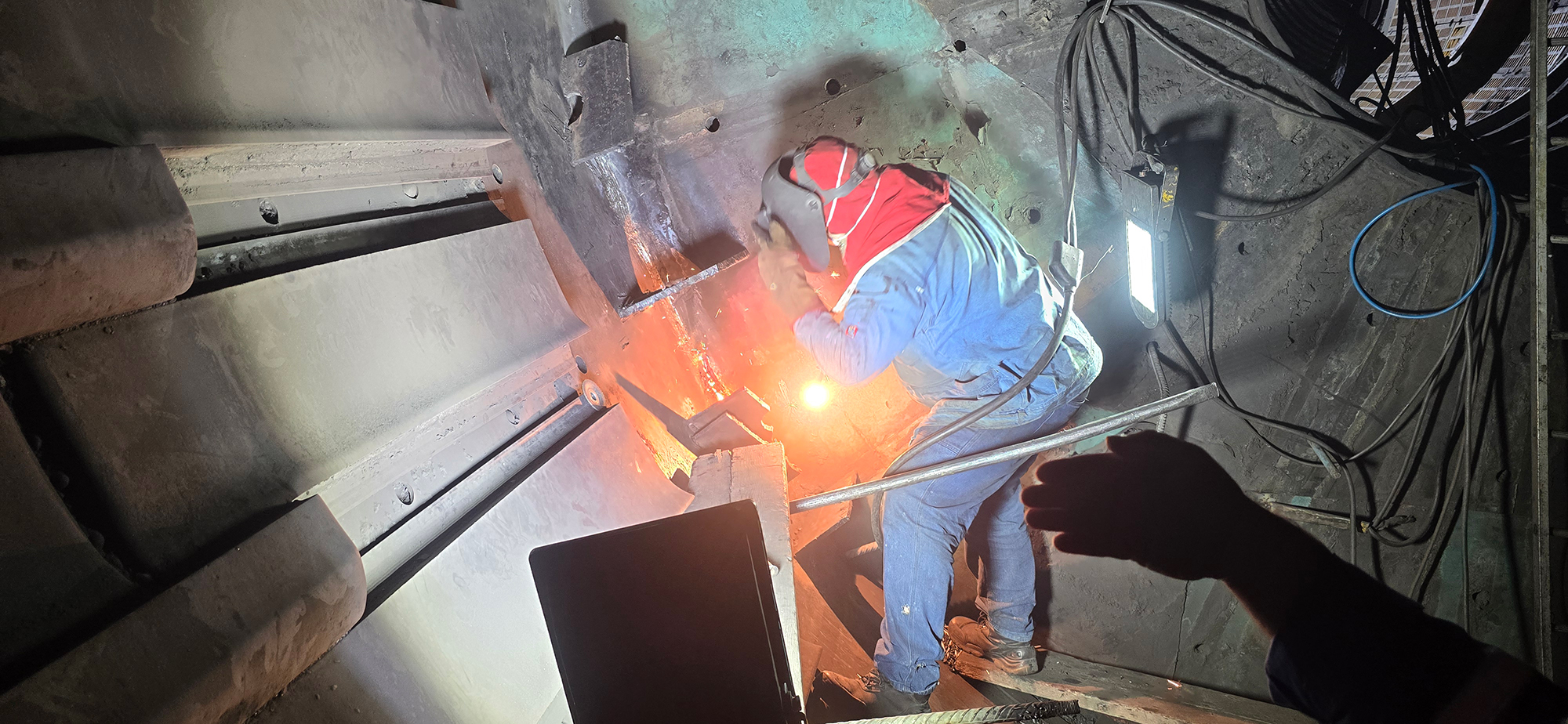

گام چهارم: جوشکاری تخصصی
الف) انتخاب الکترود:
برای جوشکاری فولاد ST52 با ضخامت بالا، الکترودهای قلیایی با استحکام همتراز با فلز پایه توصیه میشود:
نوع الکترود کاربرد
E7018 (AWS) الکترود قلیایی با هیدروژن کم، مناسب برای ST52
E7016 جایگزین مناسب با استحکام بالا
الکترودهای نیکلباز برای جوشکاری با استحکام بسیار بالا و مقاومت به خستگی
ب) روش جوشکاری (SMAW - قوس دستی با الکترود روکشدار):
طبق WPS ، فرآیند SMAW با الکترود روکشدار انجام میشود.
ج) تکنیک جوشکاری برای جلوگیری از تغییر شکل:
· جوشکاری متقارن و پلهای: جوشکاری به صورت قرینه و با فواصل زمانی مشخص انجام شود تا حرارت متمرکز نشود.
· جوشکاری پاسهای متناوب: هر پاس جوش در یک بخش انجام شده و سپس به بخش مخالف رفته میشود تا توزیع حرارت یکنواخت باشد.
· کنترل دمای بینپاسی: دمای قطعه بین هر پاس نباید از ۲۵۰ درجه سانتیگراد تجاوز کند.
· ضربهزنی (Peening): پس از هر پاس، ضربهزنی با چکش مخصوص برای کاهش تنشهای پسماند توصیه میشود.
د) تعداد پاسها:
با توجه به ضخامت زیاد قطعه (۸۰–۳۰۰ میلیمتر)، تعداد پاسهای جوشکاری ممکن است به بیش از ۲۰–۳۰ پاس برسد.
گام پنجم: تنشزدایی با روش VSR
از آنجایی که جوشکاری سنگین باعث ایجاد تنشهای پسماند قابلتوجهی در قطعه میشود، انجام عملیات VSR (تنشزدایی با ارتعاش) پس از جوشکاری الزامی است. این روش مزایای زیر را دارد:
· عدم نیاز به کوره: عملیات در محل انجام میشود
· صرفهجویی در زمان و هزینه
· قابلیت اجرا بر روی قطعات سنگین (سنگین ترین قطعه ای که توسط VSR در ایران تنش زدایی شده است مربوط به تنش زدایی آسیاب گلوله ای کنسانتره فولاد زرند با 125 تن می باشد)
· کاهش تنشهای پسماند ناشی از جوشکاری و تراشکاری
نکته: خود فرآیند تراشکاری نیز باعث ایجاد تنشهای پسماند جدید در سطح قطعه میشود. لذا انجام VSR مجدد پس از تراشکاری نهایی توصیه میشود تا قطعه کاملاً عاری از تنش تحویل شود.

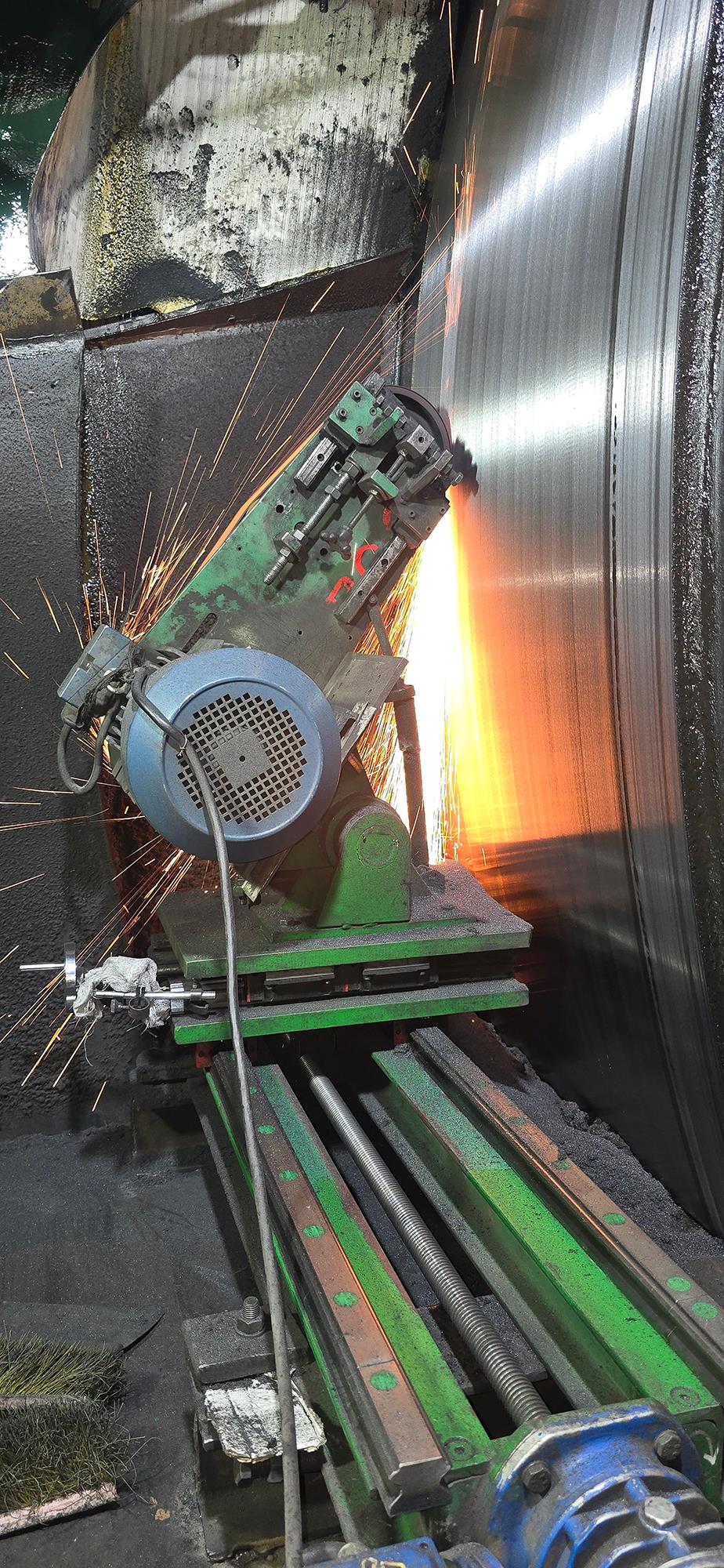

گام ششم: تراشکاری و سنگزنی نهایی
پس از اتمام جوشکاری و VSR، سطح اسلاید رینگ نیاز به تراشکاری دقیق دارد تا صافی و دقت ابعادی موردنیاز تأمین شود.
پارامتر مقدار هدف
تلرانس تراشکاری به زیر ضخامت فیلم روغن حاصل از پمپ Hp برسد.
صافی سطح (Surface Finish)
روش تراشکاری در محل با دستگاه ثابتتراش سیار
گام هفتم: بازرسی نهایی
پس از اتمام عملیات، بازرسیهای زیر انجام میشود:
· بازرسی چشمی و PT، MT، UT برای اطمینان از عدم وجود ترک جدید.
· کنترل ابعادی: اندازهگیری مجدد Ovality با ساعت اندیکاتور برای تأیید انطباق با تلرانسهای مجاز.
· آزمایش عملکردی: پس از نصب بابیتهای جدید و راهاندازی آسیاب، فشار پمپ High-Pressure و دمای یاتاقانها کنترل میشود.
۵. قابلیت منحصربهفرد شرکت راندمان جنوب خوزستان
شرکت راندمان جنوب خوزستان با بیش از دو دهه تجربه در زمینه تعمیرات تخصصی تجهیزات دوار در صنایع سیمان، فولاد و معادن، به عنوان تنها شرکت یکپارچهساز در ایران شناخته میشود که کلیه مراحل تعمیر اسلاید رینگ را به شرح زیر انجام میدهد:
الف) یکپارچگی کامل خدمات (Turnkey Solution)
برخلاف رویه رایج در صنعت که کارفرمایان مجبورند برای هر مرحله از تعمیر (عیبیابی، جوشکاری، VSR، تراشکاری، بابیتزنی و راهاندازی) با ۳ یا ۴ شرکت مختلف قرارداد ببندند، راندمان جنوب خوزستان کلیه مراحل را با یک تیم تخصصی و تجهیزات اختصاصی انجام میدهد. این امر باعث:
· کاهش چشمگیر زمان توقف (ثبت رکورد ۲۵ روزه برای چندین متر ترک در پروژه فولاد زرند)
· حذف هزینههای هماهنگی چندین پیمانکار
· افزایش کیفیت نهایی به دلیل نظارت یکپارچه بر کلیه مراحل
ب) تجهیزات پیشرفته و اختصاصی
شرکت راندمان جنوب خوزستان دارای دستگاههای ثابتتراش و سنگزنی سیار ساخته شده توسط تیم فنی خود است که امکان انجام عملیات با دقت ±۰٫۰۳ میلیمتر را در محل فراهم میکند. همچنین دستگاه VSR با قابلیت تنشزدایی قطعات تا وزن ۱۲۵ تن (رکورد سنگینترین قطعه VSR شده در ایران) از دیگر تجهیزات منحصربهفرد این شرکت است.
ج) تیم تخصصی چندرشتهای
تیم اجرایی شرکت شامل متخصصین مکانیک، جوشکاران ارشد با گواهینامههای بینالمللی، کارشناسان تستهای غیرمخرب (UT، PT، MT) و تکنسین های مجرب تراشکاری، تکنسینهای بابیتزنی و شابرزنی میباشد که همگی تحت یک مدیریت واحد فعالیت میکنند. این ساختار امکان تشخیص سریع عیوب پیچیده (مانند ترکهای عمقی که توسط سایر تیمها شناسایی نشدهاند) را فراهم میآورد.
د) ثبت رکوردهای بینظیر
· تنشزدایی VSR بر روی قطعه ۱۲۵ تنی (سنگینترین قطعه VSR شده در ایران)
· دقت تراشکاری ±۰٫۰۳ میلیمتر (فراتر از استانداردهای جهانی)
· مدت زمان اجرای ۲۵ روز برای تعمیرات اساسی اسلاید رینگ (رکورد در نوع خود)
· عمر مفید بالای ۵ سال برای تعمیرات انجام شده (مشابه پروژه فولاد سناباد خواف) در حالی که بسیاری از تعمیرات مشابه کمتر از یک سال دوام میآورند.
ه) تضمین کیفیت و پایداری بلندمدت
انجام دو مرحله VSR (پس از جوشکاری و پس از تراشکاری) در کنار رعایت دقیق WPS و استفاده از الکترودهای باکیفیت، باعث میشود قطعات تعمیر شده توسط این شرکت، عاری از تنشهای پسماند بوده و در بلندمدت دچار تغییر شکل نشوند. این رویکرد، هزینههای نگهداری و تعمیرات آتی را به حداقل میرساند.
۶. جدول خلاصه پارامترهای کلیدی تعمیر
مرحله پارامتر مقدار/نوع
تشخیص اولیه اندازهگیری Ovality ساعت اندیکاتور – تشخیص بیرونزدگی موضعی
عیبیابی اصلی تست UT تشخیص ترک در عمق قطعه
آمادهسازی شکل شیار U-shaped (بدون برش حرارتی)
پیشگرم دما ۵۰–۱۰۰ درجه سانتیگراد
جوشکاری فرآیند SMAW (الکترود E7018 یا معادل)
جوشکاری دمای بینپاسی حداکثر ۲۵۰ درجه سانتیگراد
پس از جوش VSR حذف تنش پسماند ناشی از جوشکاری
تراشکاری دقت ±۰٫۰۳ تا ±۰٫۰۸ میلیمتر
تراشکاری صافی سطح ~۰٫۹ Ra
پس از تراشکاری VSR مجدد حذف تنش پسماند ناشی از تراشکاری
بازرسی نهایی کنترل Ovality و تست PT اطمینان از عدم بازگشت عیب
۷. نتیجهگیری
تعمیر ترک در اسلاید رینگ آسیابهای گلولهای از جنس فولاد ST52 نیازمند تشخیص بهموقع و رعایت دقیق اصول فنی است. نشانههای کلیدی وجود ترک عبارتند از:
۱. افزایش ناگهانی فشار در پمپ High-Pressure
۲. افزایش غیرعادی دمای بابیت
۳. بیرونزدگی موضعی اسلاید رینگ (قابل تشخیص با ساعت اندیکاتور)
۴. توقفات مکرر و کاهش راندمان آسیاب
روش صحیح تعمیر شامل اندازهگیری Ovality با ساعت اندیکاتور، تست UT برای تشخیص ترک از عمق، گوجزنی اصولی، جوشکاری با پیشگرم مناسب، VSR، تراشکاری دقیق و در نهایت VSR مجدد میباشد. تجربه عملی نشان میدهد که با اجرای صحیح این روش، عمر مفید قطعه به میزان قابلتوجهی افزایش یافته و هزینههای ناشی از توقف خط تولید کاهش مییابد.
شرکت راندمان جنوب خوزستان با تکیه بر دانش فنی، تجهیزات پیشرفته و اجرای یکپارچه کلیه مراحل (از عیبیابی تا تراشکاری نهایی)، به عنوان تنها شرکت یکپارچهساز در ایران توانسته است این فرآیند را با بالاترین کیفیت و در کوتاهترین زمان ممکن انجام دهد. ثبت رکوردهای متعدد (VSR روی قطعه ۱۲۵ تنی، دقت تراشکاری ±۰٫۰۳ میلیمتر و زمان اجرای ۲۵ روزه) گواهی بر توانمندی بینظیر این شرکت در ارائه راهکاری یکباره و پایدار برای پیچیدهترین چالشهای صنعتی است
